Настройка роутера MikroTik

Эта инструкция подходит для настойки роутеров MikroTik RouterBoard RB751U-2HnD, RB751G-2HnD, RB750, RB750GL, RB450G и других роутеров MikroTik.

Содержание:

1. Подключение роутера Mikrotik
2. Настройка сетевой карты компьютера
3. Вход в настройки роутера
4. Сброс настроек роутера
5. Описание сетевых интерфейсов
6. Настройка WAN интерфейса MikroTik
   • Смена MAC адреса WAN порта
   • Настройка Dynamic IP
   • Настройка Static IP
   • Настройка PPPoE
7. Настройка локальной сети MikroTik
   • Настройка портов в режим свитча
   • Объединение Wi-Fi и проводных интерфейсов в локальную сеть
   • Назначение IP адреса локальной сети
   • Настройка DHCP сервера
8. Настройка Wi-Fi точки доступа MikroTik
9. Настройка Firewall и NAT
   • Простая настройка
   • Ручная настройка

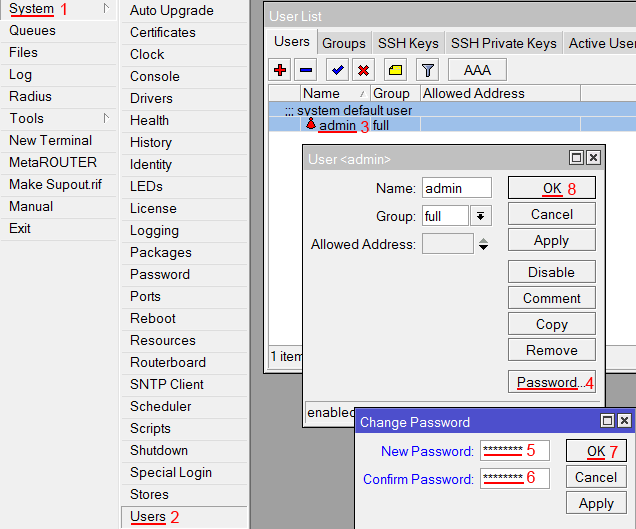

10. Изменение пароля доступа к роутеру MikroTik

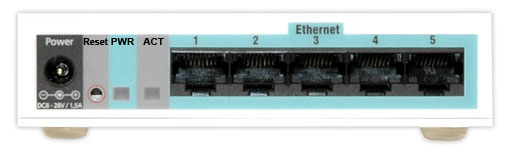

11. Сброс роутера MikroTik к заводским настройкам

Подключение роутера MikroTik

Для настройки Wi-Fi роутера MikroTik нам понадобятся:

• кабель провайдера интернета (Triolan, MaxNet, Воля, Airbites, Vega или любые другие);
• компьютер или ноутбук с Wi-Fi;
• роутер MikroTik (в нашем случае RB751U-2HnD). Он будет раздавать Интернет по кабелю, а также по Wi-Fi на ноутбук, смартфон, телевизор с Wi-Fi или планшет.

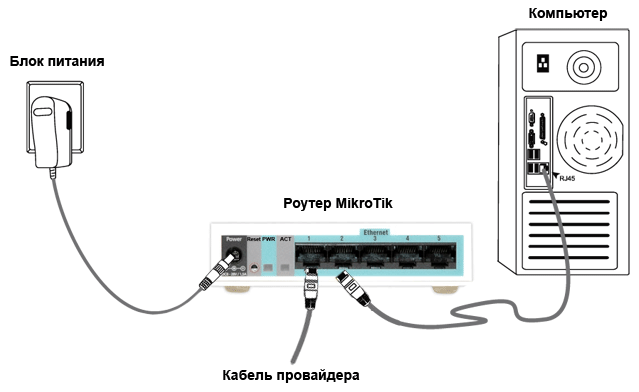

Схема подключения роутера MikroTik:

• кабель провайдера интернета подключаем в первый порт роутера;
• компьютер подключаем к роутеру MikroTik сетевым кабелем в любой LAN порт от 2 до 5;
• ноутбук и другие беспроводные устройства подключим по Wi-Fi;
• блок питания включаем в разъем «Power» роутера MikroTik.

Настройка сетевой карты компьютера

Чтобы на компьютере можно было зайти в настройки роутера Mikrotik, настроим сетевую карту на получение автоматических настроек.

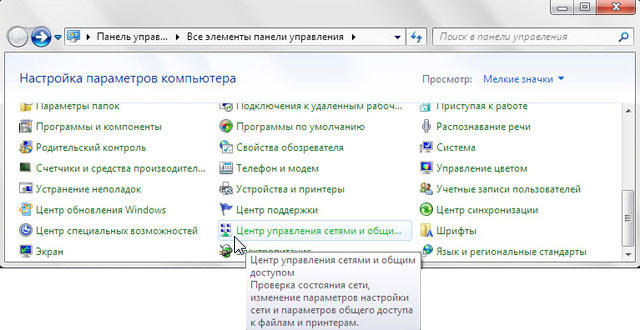

Открываем «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом».

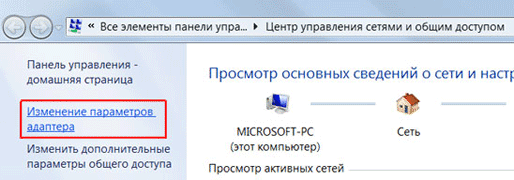

Перейдем в «Изменение параметров адаптера».

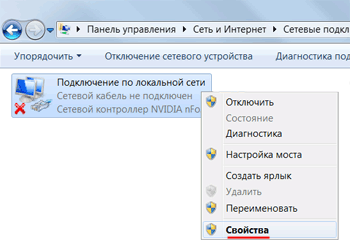

Нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства»

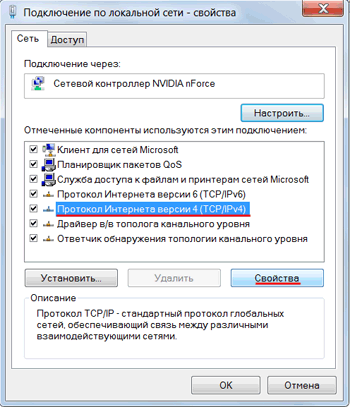

Нажимаем на «Протокол Интернета версии 4 (TCP/IPv4)» и кнопку «Свойства».

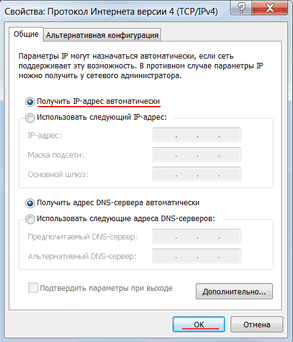

Выбираем «Получить IP-адрес автоматически» и нажимаете кнопку «OK».

Вход в настройки роутера MikroTik

Откройте браузер Internet Explorer (или любой другой) и напишите адрес 192.168.88.1 — это IP адрес по умолчанию для роутера MikroTik.

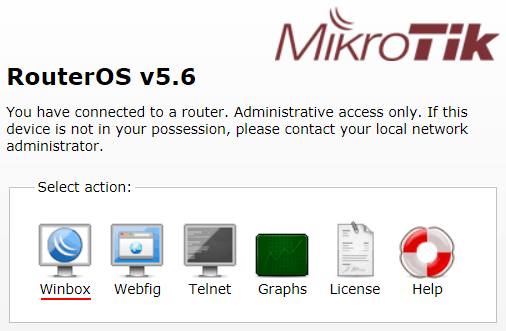

Выполнить настройку роутера MikroTik можно разными способами:

• Winbox — настройка с помощью специальной программы для ОС Windows;
• Webfig — настройка через Web интерфейс;
• Telnet — настройка по телнету.

Мы будем настраивать роутер Mikrotik с помощью программы Winbox, поэтому в окне браузера выбираем Winbox, сохраняем программу и запускаем.

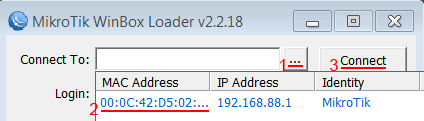

Подключаемся к роутеру MikroTik:

1. Нажимаем кнопку … для отображения устройств MikroTik;
2. Выбираем в списке наш роутер;
3. Нажимаем кнопку Connect. Login по умолчанию admin, пароль пустой.

Сброс настроек роутера

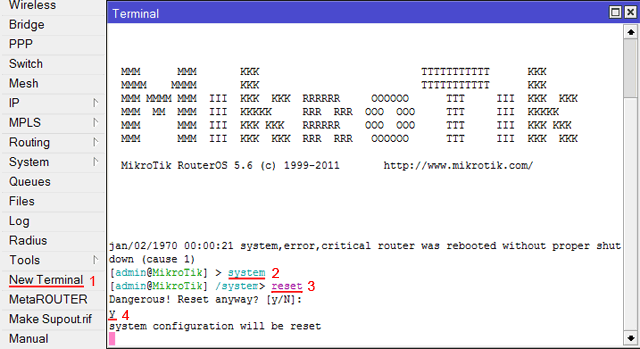

Сбросим все настройки роутера MikroTik через программу Winbox:

1. Выбираем слева меню New Terminal;
2. В терминале вводим команду system;
3. Потом вводим команду reset;
4. Нажимаем кнопку y на клавиатуре для подтверждения сброса настроек.

После перезагрузки устройства заходим еще раз в настройки MikroTik с помощью программы Winbox.

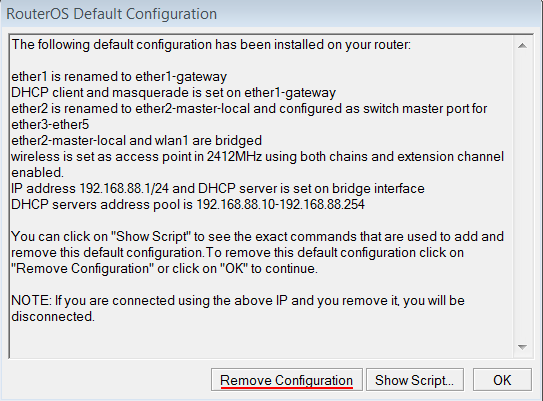

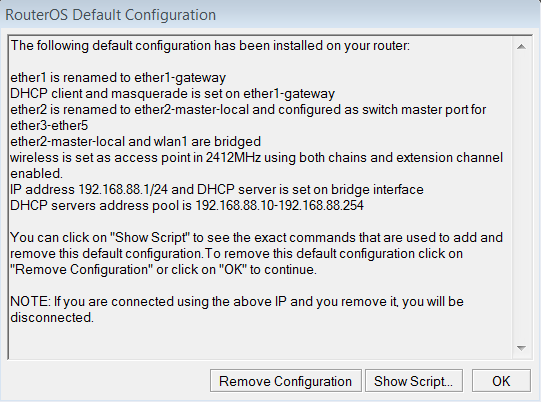

В появившемся окне нажимаем кнопку Remove Configuration и ждем, пока роутер перезагрузится.

Описание сетевых интерфейсов

Конфигурация сетевых интерфейсов MikroTik будет выглядеть следующим образом: первый порт будет подключен к провайдеру (WAN порт), остальные порты будут работать в режиме свитча для подключения компьютеров локальной сети.

Чтобы не путать сетевые интерфейсы, опишем их с помощью комментариев.

Входим в настройки MikroTik с помощью программы Winbox.

Записываем для первого порта ether1 комментарий «WAN»:

1. Открываем меню Interfaces;
2. Выбираем первый интерфейс ether1;
3. Нажимаем желтую кнопку Comment;
4. В появившемся окне вводим комментарий «WAN«;
5. Нажимаем кнопку OK.

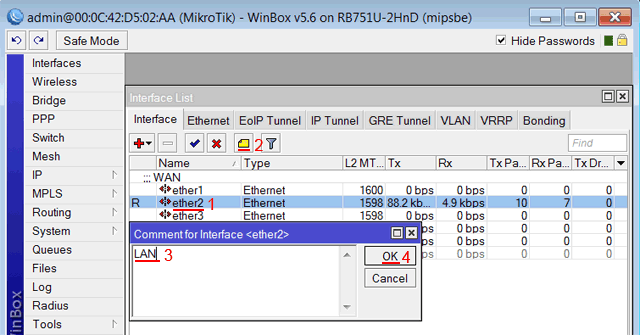

Записываем для второго порта ether2 комментарий «LAN»:

1. Выбираем первый интерфейс ether2;
2. Нажимаем желтую кнопку Comment;
3. В появившемся окне вводим комментарий «LAN«;
4. Нажимаем кнопку OK.

Теперь в списке интерфейсов четко видно их назначение.

Настройка WAN интерфейса MikroTik

Смена MAC адреса WAN порта

Если Ваш провайдер блокирует доступ к сети по MAC адресу, то необходимо сначала изменить MAC адрес WAN порта роутера MikroTik. В противном случае пропустите этот пункт.

Чтобы изменить MAC адрес порта MikroTik, открываем в программе Winbox меню New Terminal и вводим команду:

/interface ethernet set ether1 mac-address=00:01:02:03:04:05

, где ether1 — имя WAN интерфейса, 00:01:02:03:04:05 — разрешенный MAC адрес.

Чтобы вернуть родной MAC адрес порта, нужно выполнить команду:

/interface ethernet reset-mac ether1

, где ether1 — имя интерфейса.

Настройка Dynamic IP

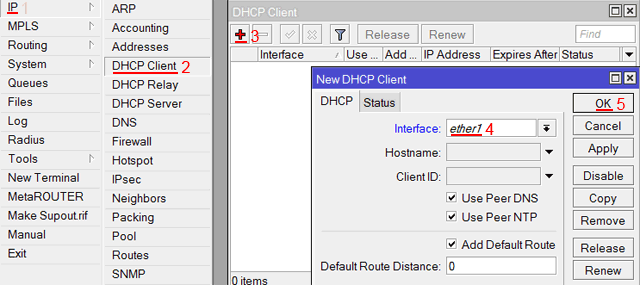

Если интернет провайдер выдает Вам сетевые настройки автоматически, то необходимо настроить WAN порт роутера MikroTik на получение настроек по DHCP:

1. Открываем меню IP;
2. Выбираем DHCP Client;
3. В появившемся окне нажимаем кнопку Add (красный крестик);
4. В новом окне в списке Interface: выбираем WAN интерфейс ether1;
5. Нажимаем кнопку OK для сохранения настроек.

Теперь мы получили IP адрес от провайдера, который отображается в столбце IP Adress.

Проверим, что есть связь с интернетом:

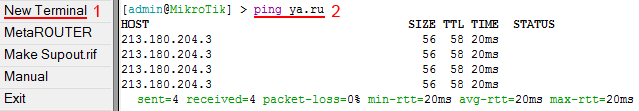

1. Открываем меню New Terminal;
2. В терминале пишем команду ping ya.ru (пингуем сайт ya.ru).

Как видим, идут пинги по 20ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш Ctrl+C.

Настройка Static IP

Если вы используете статические сетевые настройки, необходимо настроить WAN порт роутера MikroTik вручную.

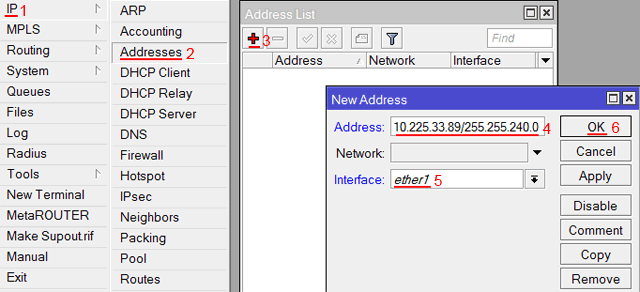

Настроим статический IP адрес и маску подсети WAN порта MikroTik :

1. Открываем меню IP;
2. Выбираем Addresses;
3. В появившемся окне нажимаем кнопку Add (красный крестик);
4. В новом окне в поле Address: прописываем статический IP адрес / маску подсети;
5. В списке Interface: выбираем WAN интерфейс ether1;
6. Для сохранения настроек нажимаем кнопку OK.

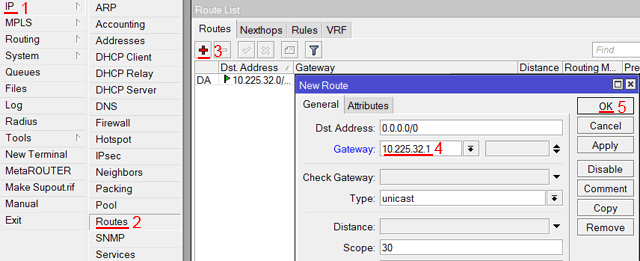

Настоим адрес интернет шлюза MikroTik:

1. Открываем меню IP;
2. Выбираем Routes;
3. В появившемся окне нажимаем кнопку Add (красный крестик);
4. В новом окне в поле Gateway: прописываем IP адрес шлюза;
5. Нажимаем кнопку OK для сохранения настроек.

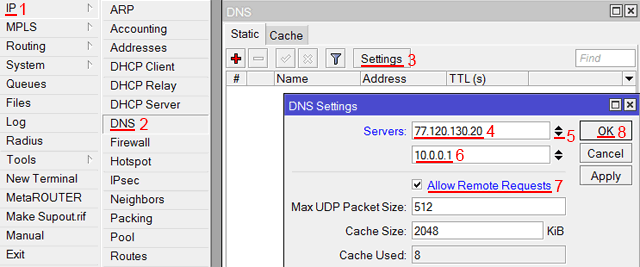

Добавим адреса DNS серверов MikroTik:

1. Открываем меню IP;
2. Выбираем DNS;
3. В появившемся окне нажимаем кнопку Settings;
4. В новом окне в поле Servers: прописываем IP адрес предпочитаемого DNS сервера;
5. Нажимаем кнопку «вниз» (черный треугольник), чтобы добавить еще одно поле для ввода;
6. В новом поле прописываем IP адрес альтернативного DNS сервера;
7. Ставим галочку Allow Remote Requests;
8. Нажимаем кнопку OK для сохранения настроек.

Проверим, что есть доступ к интернету:

1. Открываем меню New Terminal;
2. В терминале пишем команду ping ya.ru (пингуем сайт ya.ru).

Как видим, идут пинги по 20ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш Ctrl+C.

Настройка PPPoE

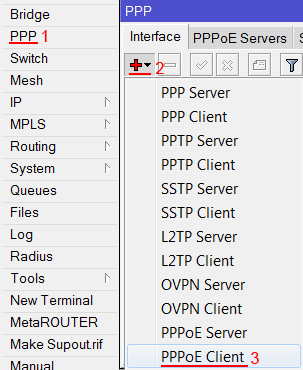

Настроим клиентское PPPoE соединение на роутере MikroTik:

1. Слева выбираем меню PPP;
2. Нажимаем кнопку Add (красный плюсик);
3. Выбираем PPPoE Client.

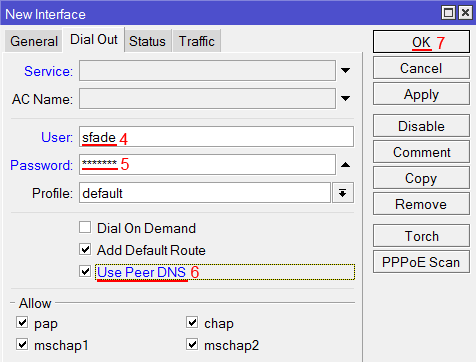

Настраиваем параметры PPPoE соединения MikroTik:

1. В поле Name указываем имя соединения;
2. В списке Interfaces выбираем первый WAN порт ether1, который подключен к провайдеру;
3. Переходим на вкладку Dial Out;
4. В поле User указываем имя пользователя;
5. В поле Password вводим пароль;
6. Ставим галочку Use Peer DNS;
7. Нажимаем кнопку OK.

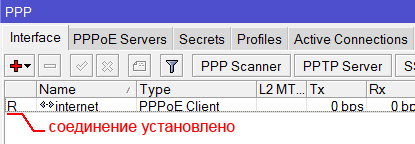

После создания PPPoE соединения напротив него должна появиться буква R, которая говорит о том, что соединение установлено.

Проверим, что есть связь с интернетом:

1. Открываем меню New Terminal;
2. В терминале пишем команду ping ya.ru (пингуем сайт ya.ru).

Как видим, идут пинги по 20ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш Ctrl+C.

Настройка локальной сети MikroTik

Настройка портов в режим свитча

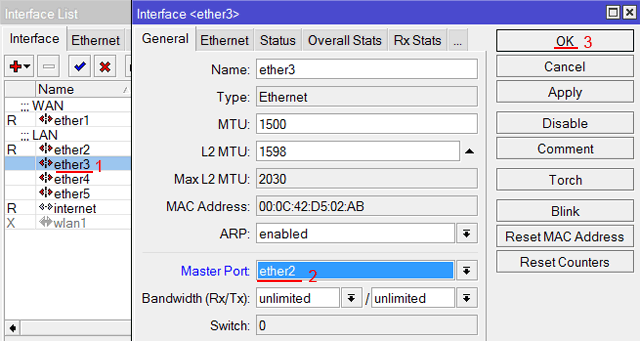

Выполним объединение портов MikroTik ether2 — ether5 в свитч:

1. Выбираем двойным щелчком мыши интерфейс ether3;
2. В списке Master Port выбираем ether2 (главный порт свитча);
3. Нажимаем кнопку ОК.

Эту операцию повторяем для интерфейсов ether4, ether5.

В итоге напротив портов ether3-ether5 должна стоять буква S (Slave — ведомый).

Объединение Wi-Fi и проводных интерфейсов в локальную сеть

Если Вы используете роутер MikroTik без Wi-Fi (RB750, RB750GL, RB450G), то пропустите этот пункт.

Чтобы компьютеры, подключенные к роутеру по кабелю и по Wi-Fi, друг друга «видели», необходимо объединить беспроводной и проводные интерфейсы MikroTik.

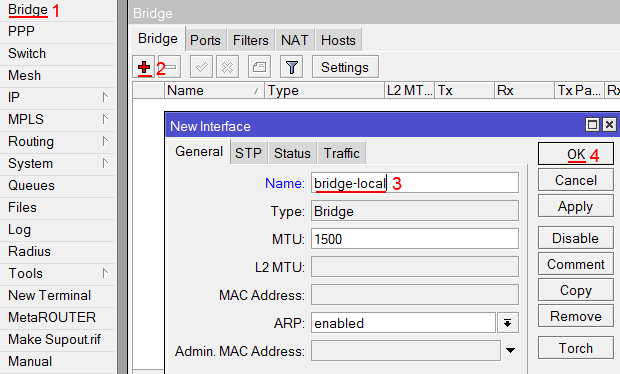

Создаем объединение bridge-local (мост);

1. Открываем меню Bridge;
2. Нажимаем кнопку Add (красный крестик);
3. В поле Name прописываем имя объединения bridge-local;
4. Нажимаем кнопку OK.

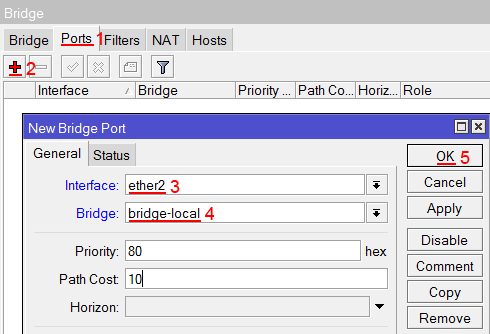

Добавляем в объединение ethetnet порты:

1. Переходим на вкладку Ports;
2. Нажимаем кнопку Add (красный крестик);
3. В списке Interface выбираем главный ethernet порт свитча ether2;
4. В списке Bridge выбираем имя объединения bridge-local;
5. Нажимаем кнопку OK.

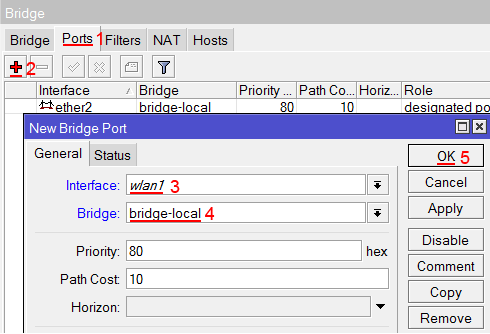

Добавляем в объединение Wi-Fi интерфейс:

1. Переходим на вкладку Ports;
2. Нажимаем кнопку Add (красный крестик);
3. В списке Interface выбираем главный ethernet порт свитча wlan1;
4. В списке Bridge выбираем имя объединения bridge-local;
5. Нажимаем кнопку OK.

Назначение IP адреса локальной сети

Настроим IP адрес локальной сети MikroTik:

1. Открываем меню IP;
2. Выбираем Addresses;
3. Нажимаем кнопку Add (красный крестик);
4. В поле Address вводим адрес и маску локальной сети, например 192.168.88.1/24;
5. В списке Interface выбираем bridge-local (eсли вы используете роутер MikroTik без Wi-Fi (RB750, RB750GL, RB450G), то в списке Interface выбираем главный интерфейс свитча ether2);
6. Нажимаем кнопку OK.

Настройка DHCP сервера

Чтобы компьютеры, подключенные к роутеру, получали сетевые настройки автоматически, настроим DHCP сервер MikroTik:

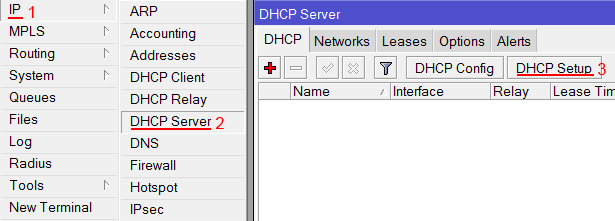

1. Открываем меню IP;
2. Выбираем DHCP Server;
3. Нажимаем кнопку DHCP Setup;

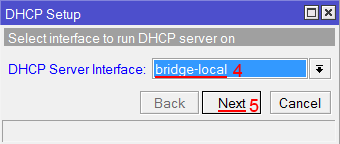

4. В списке DHCP Server Interface выбираем bridge-local (если вы используете роутер MikroTik без Wi-Fi (RB750, RB750GL, RB450G), то в списке DHCP Server Interface выбираем главный интерфейс свитча ether2);
5. Нажимаем кнопку Next;

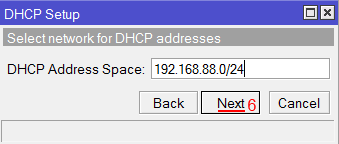

6. В этом окне выбирается сеть для DHCP. Оставляем без изменений и нажимаем кнопку Next;

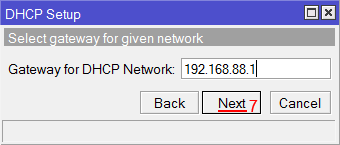

7. В следующем окне указывается адрес шлюза. Нажимаем кнопку Next;

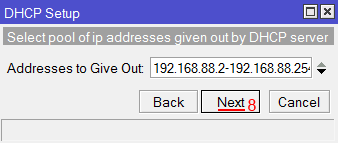

8. В этом окне прописывается диапазон IP адресов, которые будет раздавать DHCP сервер. Нажимаем кнопку Next;

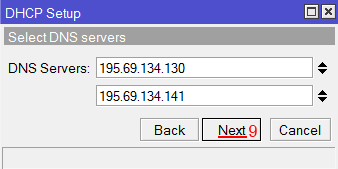

9. Далее вводятся адреса DNS серверов. Нажимаем кнопку Next;

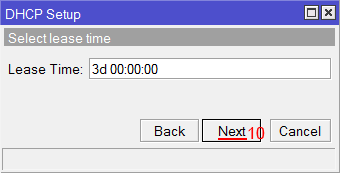

10. Здесь задается время резервирования IP адресов. Нажимаем кнопку Next;
11. Настройка DHCP сервера успешно завершена. Жмем кнопку OK.

Теперь сетевой кабель компьютера отключаем от роутера и еще раз подключаем к нему.

Настройка Wi-Fi точки доступа MikroTik

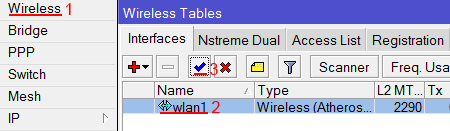

Сначала необходимо включить Wi-Fi модуль:

1. Открываем меню Wireless;
2. Выбираем Wi-Fi интерфейс wlan1;
3. Нажимаем кнопку Enable (синяя галочка).

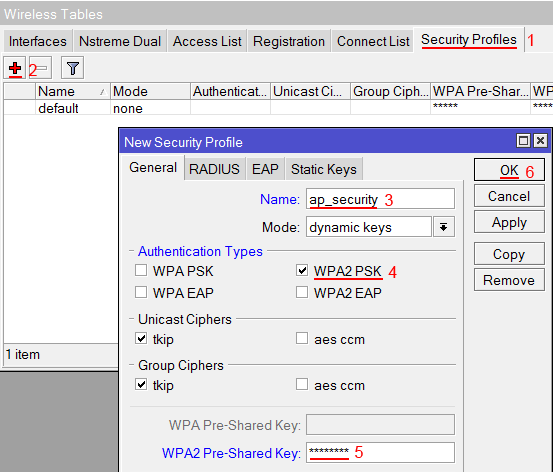

Создаем пароль для подключения к точке доступа MikroTik:

1. Открываем вкладку Security Profiles;
2. Нажимаем кнопку Add (красный крестик);
3. В новом окне в поле Name: указываем имя профиля безопасности;
4. Для лучшей безопасности оставляем только регистрацию по протоколу WPA2 PSK;
5. В поле WPA2 Pre-Shared Key вводим пароль для доступа к Wi-Fi точке;
6. Для сохранения настроек нажимаем кнопку OK.

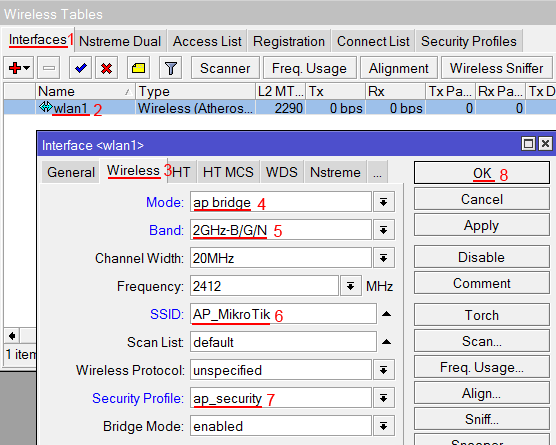

Настраиваем параметры Wi-Fi точки MikroTik:

1. Открываем вкладку Interfaces;
2. Делаем двойной клик кнопкой мыши на Wi-Fi интерфейсе wlan1, чтобы зайти в его настройки;
3. Переходим на вкладку Wireless;
4. В списке Mode: выбираем режим работы ap bridge (точка доступа в режиме моста);
5. В списке Band: выбираем в каких стандартах будет работать Wi-Fi точка, мы выбрали B/G/N;
6. В поле SSID: прописываем имя точки доступа;
7. В списке Security Profile выбираем имя профиля безопасности, в котором мы создавали пароль для доступа к Wi-Fi точке;
8. Нажимаем кнопку OK для сохранения настроек.

Теперь можно подключаться к роутеру по Wi-Fi.

Настройка Firewall и NAT

Чтобы компьютеры получали доступ к интернету, необходимо настроить Firewall и NAT на роутере MikroTik.

Простая настройка

Ручная настройка фаерволла MikroTik требует глубоких знаний в этой области. Поэтому мы выполним настройку более простым способом через Webbox.

Открываем браузер Internet Explorer (или любой другой) и вводим адрес роутера 192.168.88.1/cfg

Вводим имя пользователя admin и нажимаем кнопку Log In

Переходим на вкладку Firewall и выполняем следующие действия:

• В списке Public interface: выбираем WAN интерфейс ether1, на который приходит интернет. Если вы используете PPPoE соедиение, нужно выбрать в Public interface: имя PPPoE соединения;
• Ставим галочку напротив Protect router: (защитить роутер);
• Ставим галочку напротив Protect LAN: (защитить локальную сеть);
• Ставим галочку напротив NAT: (включить NAT);
• Нажимаем кнопку Apply для сохранения настроек.

После этого на подключенных компьютерах должен появиться интернет.

Ручная настройка

Вручную настроить NAT и Firewall проще всего через New Terminal.

Настройка NAT выполняется следующими командами:

, где интерфейс провайдера — это интерфейс, на который приходит интернет от провайдера, например ether1. Для PPPoE соединений указывается название PPPoE интерфейса. Настройки NAT достаточно, чтобы заработал интернет.

Protect router — команды для защиты роутера:

Protect LAN — защита внутренней сети:

Назначаем типы интерфейсов для защиты внутренней сети (external — внешний, internal — внутренний LAN):

Изменение пароля доступа к роутеру MikroTik

Чтобы изменить пароль доступа к роутеру MikroTik, выполните следующие действия:

1. Открываем меню System;
2. Выбираем Users;
3. Делаем двойной клик кнопкой мыши на пользователе admin;
4. Нажимаем кнопку Password…;
5. В поле New Password вводим новый пароль;
6. В поле Confirm Password подтверждаем новый пароль;
7. В окне Change Password нажимаем кнопку OK;
8. В окне User нажимаем кнопку OK.

Сброс роутера MikroTik к заводским настройкам

Чтобы сбросить MikroTik к заводским настройкам выполните следующее:

1. Отключите питание роутера;
2. Нажмите и держите кнопку Reset;
3. Включите питание роутера;
4. Дождитесь пока замигает индикатор ACT и отпустите кнопку Reset.

После этого роутер перезагрузится, и вы сможете зайти в его настройки со стандартным именем пользователя admin без пароля.

Если вы войдете в настройки с помощью программы Winbox, то появится следующее окно:

C помощью кнопки OK можно выполнить быструю настройку роутера по умолчанию.

Кнопка Remove Configuration позволяет сбросить все настройки для последующей ручной настройки роутера.

Спасибо: www.technotrade.com.ua/Articles/mikrotik_router_setup.php
